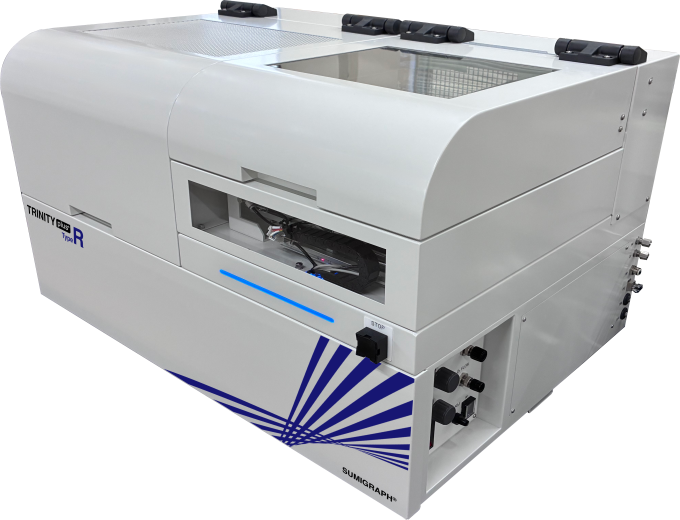

全窒素・全炭素測定装置 SUMIGRAPH® (スミグラフ) TRINITY plus⁺ Type R 燃焼法/
改良デュマ法

SUMIGRAPH® TRINITY plus⁺ Type Rは、食品をはじめ飼料、肥料、植物体、土壌などの均質性に乏しい試料を対象とした全窒素・全炭素測定装置です。Type Rでは「毎日の使いやすさ」をテーマに装置構成を刷新し、機能性・安全性・メンテナンス性がさらに向上しました。一方で、従来のSUMIGRAPH® NC-TRINITYから高い評価を得ている独自の燃焼技術「酸素循環燃焼方式」を継承し、助燃剤を使わず多様なサンプルを確実に燃焼させる特長はそのまま受け継いでいます。同時に燃焼ガスを高度に均一化し、その一部を検出器に導入することで消耗品の消耗度を低減します。最大2 gの試料を測定でき、偏りの影響を低減します。ケルダール法やチューリン法に比べて安全性が高く、環境負荷も少ない装置です。

Type Rの特徴

新要素1:機能性の進化

ガス漏れ検査の全自動化、起動・停止・ボートのベーキングの自動化により装置操作の簡略化に成功しました。

新要素2:安全性の進化

熱源、可動部への自動インターロック機構、装置状態の常時監視と過昇温防止機能の搭載、ユーザー管理、データ変更履歴の自動記録により品質・安全面がより向上しました。

新要素3:メンテナンス性の進化

部品構造のシンプル化、還元管形状の最適化、ガス漏れ検査によりメンテナンスの負担を最小化することができます。

フルオートタイプ

48試料がセットできるオートサンプラーを標準装備。
あらかじめ試料を秤量したボートをオートサンプラーにセットし、スタートボタンを押すだけで連続自動測定が行えます。

公定法認証（弊社までお問い合わせください）

食品表示法のたんぱく質分析（窒素定量換算法）に適合
日本農林規格（JAS法）、飼料分析基準の全窒素（粗たんぱく質）分析に適合
日本工業規格（JIS法）NBR分析に適合

高感度・広い測定範囲

広範囲で高精度かつ短時間での分析が可能です。

キャリアガス：ヘリウム仕様

測定範囲
窒素：0.03mg～200mg
炭素：0.01mg～500mg

測定時間
窒素測定3.5分～/1試料
窒素・炭素同時測定6分～/1試料

キャリアガス：アルゴン仕様

測定範囲
窒素：0.09mg～200mg
炭素：0.03mg～500mg

測定時間
窒素測定7.5分～/1試料
窒素・炭素同時測定7.5分～/1試料

簡単な試料採取・秤量

試料採取は、助燃材との混合や密封成形の必要が無く、試料をボート上に採取するだけですので極めて簡便です。
さらにボートは繰り返し使用できるため、ランニングコストを低減できます。
試料を多量に反応させることができるため、感量0.1mg（試料により1または0.01mg）の天秤による秤量で十分な精度が得られます。

少ない保守、効率の良い分析

還元銅は600～800回、水分吸収剤は約2000～3000回連続使用できます。また、燃焼残渣は回収されるため、保守のために装置を停止する期間が短縮され、高い稼働率が維持できます。
循環系配管部をユニット化し、制御基板をワンボード化したため、メンテナンス性も向上しました。
また、乾式燃焼法のため廃液は発生しません。廃液処理に要する労力、費用を節減でき、効率的かつ経済的にご使用いただけます。

環境汚染の極めて少ないクリーンな測定装置です

ケルダール法のような硫酸ミストの発生が無いため、作業環境や周辺地域への汚染の心配が無く、ドラフトや除外装置などの付帯設備が不要です。還元銅や各種吸収剤の消耗は極めて少量であり、廃棄物の発生を最小限に抑える事ができます。

優れた耐塩性

業界最高水準の耐塩性。醤油、調味料、海産品など塩分の多い試料も測定可能です。

超大容量NC型	大容量NC型	高感度NC型	NCH型	微量NCH型
Type L	Type R	Type H	NCH-22	NCH-Ci
