ガードフィルター SUMIPAX Filter(スミパックス フィルター)

分離を変えずにカラム寿命を伸ばす多孔質ガラスフィルター

SUMIPAX Filter(分析用)は、2μm径の貫通細孔を持った4mmφ×4mmLの円筒ガラスフィルターを内填したガードカラムです。 HPLC法で試料を分析する場合、以下の原因によってカラムの性能低下が起こります。

  1. 試料に含まれる物質がカラム入口で吸着され、充填剤表面を化学変化させる。
  2. ポンプ、インジェクター等から出る微細なゴミがカラムに集積し、物理的変化を徐々に引き起こす。

SUMIPAX Filterは、ガードカラム機能を持つフィルターです。 カラムの前に接続使用することにより、カラムの劣化を抑制します。

図1. SUMIPAX Filter電顕写真 図1. SUMIPAX Filter電顕写真
図2. SUMIPAX Filterスターターキットおよび接続キット 図2. SUMIPAX Filterスターターキットおよび接続キット

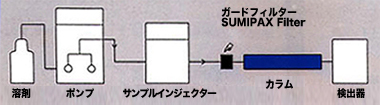

図3. SUMIPAX Filter接続図 図3. SUMIPAX Filter接続図

SUMIPAX Filterのサイズ・種類

SUMIPAX Filterのサイズ



フィルター
サイズ・形状
圧力損失(MPa)* ( )内の流速で測定時 接続対象
カラム内径(mm)
適用流速
SUMIPAX Filter
分析用
長さ4mm
直径4mm
約0.1 MPa( 1mL/min)
約0.8 MPa(10mL/min)
4, 4.6, 6, 8, 10 0.2 mL/min~
10.0 mL/min
SUMIPAX Filter
セミミクロ用
長さ2mm
直径2mm
約0.1 MPa(0.2mL/min)
約0.4 MPa(2mL/min)
1, 2, 3, 4,4.6, 6 0.05 mL/min~
2.0 mL/min
SUMIPAX Filter
分取用
分析用フィルター複数個をはめ込んだ形状 約0.1 MPa(20mL/min)
約0.6 MPa(100mL/min)
10, 20, 50 5.0 mL/min~
100 mL/min
*移動相 メタノール/水(1/1)

SUMIPAX Filterの種類

  フィルター基材 接続対象カラム 適用目安
SUMIPAX Filter
PG-ODS
多孔質ガラス基材の表面をODS化し、更にエンドキャッピング処理を実施
  • ODSカラム
  • 光学異性体分離カラム
SUMICHIRAL OAシリーズ
  • 通常の化合物の測定には、PG-ODSが第一選択。
  • 逆相系でも、順相系でも使用可能。
SUMIPAX Filter
PG-OH
多孔質ガラス基材をそのまま利用
  • シリカゲルカラム
  • 光学異性体分離カラム
SUMICHIRAL AGP、CBH、HSA
  • 疎水性や吸着性が大きい化合物を測定する場合
  • タンパク系キラル固定相を使用する場合

SUMIPAX Filterの適用例

分析用フィルター

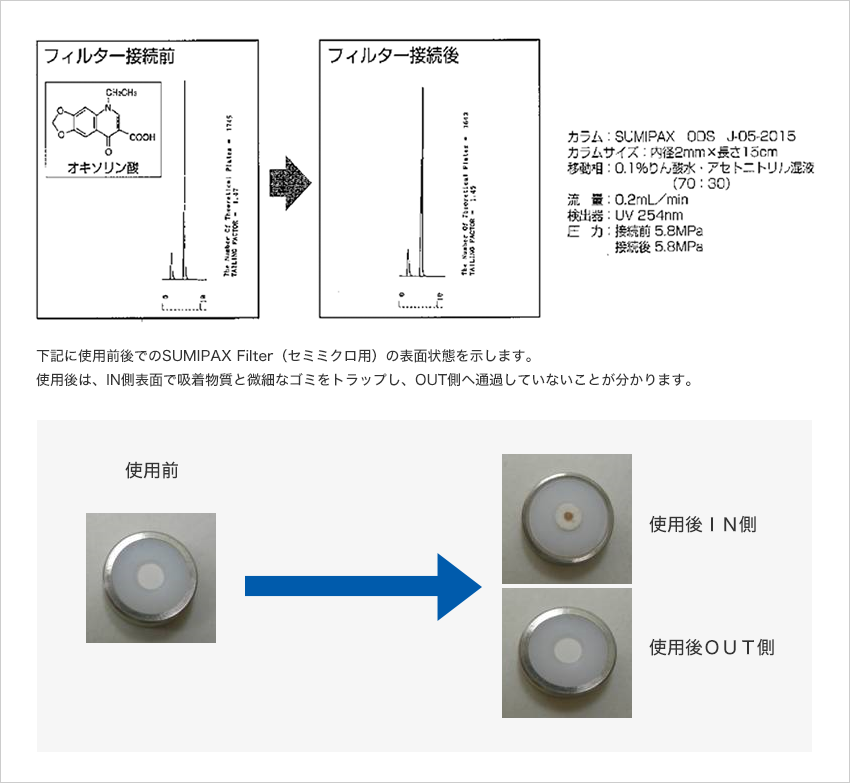

セミミクロ用フィルター

内径2mmのセミミクロODSカラムに、SUMIPAX Filter PG-ODS(セミミクロ用)を接続した適用例ですが、接続前後で全く変化は認められません。セミミクロ用フィルターは、LC-MS用としても利用できます。

SUMIPAX Filter HB (ハイブリッド型)

超高速LC用ガードフィルターとして“SUMIPAX Filter HB”をラインアップ

SUMIPAX Filter HBの特長

・フィルターの二重構造により、微粒子の捕捉効率が向上
⇒ 多孔質ガラスと金属焼結フィルターを組み合わせることにより、それぞれ単独で使用した場合と比較して、微粒子の捕捉効率が格段に向上。

  • 多孔質ガラスの不活性化 ⇒ ガラス表面はODS化・エンドキャッピング処理を実施
  • フィルター耐圧 ⇒ 50MPa
  • 安価な交換用フィルター ⇒ 優れたランニングコストパフォーマンス

微粉捕捉効果

フィルターを装着したカラムにシリカ微粒子を注入し、カラム圧の変化を観察・比較しました。

フィルター
  1. ガラスフィルター単独
  2. 金属焼結フィルター単独
  3. HBフィルター(ハイブリッド型)
測定条件
  • カラム Filter+SUMIPAX ODS Z-CLUE 4.6×150mm
  • 移動相 20mmol/L 酢酸アンモニウム水溶液/メタノール(80:20)、
  • 流量 0.8ml/min
  • 注入試料 シリカ粒子 0.1μm、20μg/inj

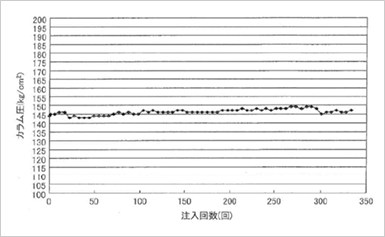

図1.①ガラスフィルター単独の場合の圧力変化 図1.①ガラスフィルター単独の場合の圧力変化

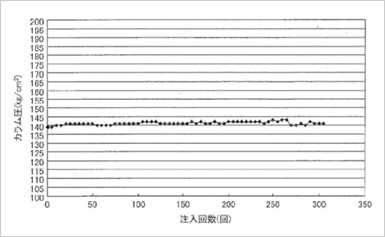

図2.②金属焼結フィルター単独の場合の圧力変化
図2.②金属焼結フィルター単独の場合の圧力変化

ガラスフィルター単独、金属焼結フィルター単独の場合、いずれも注入回数が300回を越えてもカラム圧がほとんど上昇しないことから、移動相に添加されたシリカ粒子は、ガラスフィルター、金属焼結フィルターでは濾過されておらず、カラム本体も通過していると考えられます。各フィルター単独では0.1μmシリカ粒子を濾過(捕捉、排除)する能力がほとんど無いと言えます。

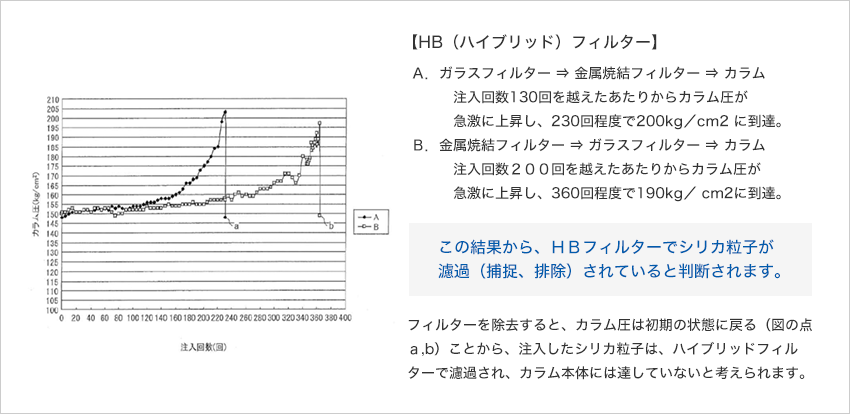

HBフィルター(ハイブリッド型)は、ガラスフィルターと金属焼結フィルターとを積層した二重構造により、微粒子の捕捉能力が格段に向上していますので、カラムの前に接続することによって、カラムの寿命を延ばします。特に、超高速LC用カラムの保護に有効です。

価格一覧表

SUMIPAX Filter 分析用

製品名 製品内容 製品コード 本体価格(円)
SUMIPAX Filter
スターターキット
PG-ODS
SUSホルダー1個、フィルター1個 GAODS001 28,000
SUMIPAX Filter
PG-ODS
【交換フィルター】
交換用フィルター3個 GAODS003 16,000
SUMIPAX Filter
スターターキット
PG-OH
SUSホルダー1個、フィルター1個 GA-OH001 28,000
SUMIPAX Filter
PG-OH
【交換フィルター】
交換用フィルター3個 GA-OH003 16,000
SUMIPAX Holder SUSホルダー1個 GAACC001 24,000
接続キット フェラルスクリュー2個、PEEKチューブ1本 GAACC002 5,000

SUMIPAX Filter セミミクロ用

製品名 製品内容 製品コード 本体価格(円)
SUMIPAX Filter
スターターキット
PG-ODS
SUSホルダー1個、フィルター1個 GMODS001 28,000
SUMIPAX Filter
PG-ODS
【交換フィルター】
交換用フィルター3個 GMODS003 16,000
SUMIPAX Filter
スターターキット
PG-OH
SUSホルダー1個、フィルター1個 GM-OH001 28,000
SUMIPAX Filter
PG-OH
【交換フィルター】
交換用フィルター3個 GM-OH003 16,000
SUMIPAX Holder SUSホルダー1個 GMACC001 24,000
接続キット フェラルスクリュー2個、PEEKチューブ1本 GMACC002 5,000

SUMIPAX Filter 分取用

製品名 製品内容 製品コード 本体価格(円)
SUMIPAX Filter
スターターキット
PG-ODS
SUSホルダー1個、フィルター1枚、
テフロンパッキン2組
GPODS001 80,000
SUMIPAX Filter
PG-ODS
【交換フィルター】
フィルター1枚、テフロンパッキン2組 GPODS002 40,000
SUMIPAX Filter
スターターキット
PG-OH
SUSホルダー1個、フィルター1枚、
テフロンパッキン2組
GP-OH001 80,000
SUMIPAX Filter
PG-OH
【交換フィルター】
フィルター1枚、テフロンパッキン2組 GP-OH002 40,000
SUMIPAX Holder SUSホルダー1個 GPACC001 45,000
接続キット フェラルスクリュー2個、SUSチューブ1本 GPACC002 5,000

SUMIPAX Filter HB (超高速LC用)

製品名 製品内容 製品コード 本体価格(円)
SUMIPAX Filter
HB スターターキット
SUSホルダー1個、フィルター1個 GHODS001 32,000
SUMIPAX Filter
HB【交換フィルター】
交換用フィルター3個 GHODS003 26,000
SUMIPAX Holder
(超高速LC用)
SUSホルダー1個 GUACC001 26,000
